ИК-Фурье спектрометр IRTracer-100, разработка компании SHIMADZU, предназначенная для решения различных исследовательских задач и для рутинного качественного и количественного анализа объектов пищевой, фармацевтической, химической, автомобильной промышленности.



Технические характеристики:

Спектральный диапазон, 7800-350 см-1;

Спектральный диапазон, 12500-240 см-1 (опция);

Максимальное разрешение, 0.25 см-1;

Разрешение: 0.25, 0.5, 1, 2, 4, 8, 16 см-1;

Соотношение сигнал/шум, 60000:1;

Скорость перемещения зеркала: 2.0, 2.8, 5, 9 мм/сек;

Скорость перемещения зеркала (для режима быстрого сканирования): 10, 20, 30, 40 мм/сек;

Интерферометр, типа Майкельсона с углом падения 30°, с электромагнитным приводом и динамической юстировкой, герметизированный с автоматическим осушением;

Оптическая система, однолучевая;

Источник излучения, высокотемпературный керамический;

Светоделитель, пластина КВr с германиевым покрытием для среднего ИК-диапазона;

Светоделитель, пластина CsI с германиевым покрытием для среднего и дальнего ИК-диапазона (опция);

Светоделитель, пластина CaF2для ближнего ИК-диапазона (опция);

Встроенный автоматический осушитель;

Источник излучения, керамический для среднего и дальнего ИК-диапазона;

Источник излучения, галогеновая лампа для ближнего ИК-диапазона (опция);

Детектор, высокочувствительный термостабилизированный DLATGS для среднего и дальнего ИК-диапазона;

Детектор, MCT (HgCdTe), охлаждаемый жидким азотом, для среднего ИК-диапазона (опция);

Детектор, InGaAs для ближнего ИК-диапазона (опция);

ПО LabSolutions IR;

Измерения в фотометрическом и кинетическом режимах;

Уникальный алгоритм поиска спектров;

Два основных приложения, «Анализ примесей» и «Идентификация веществ»;

Встроенная библиотека, более 1200 спектров особо чистых органических и неорганических веществ, а также полимеров, которые часто идентифицируются как нежелательные примеси;

Полное соответствие требованиям GLP/GMP;

Габариты, 600×665×295 мм;

Вес, 47 кг.



Аксессуары и опции:

Приставка нарушенного полного внутреннего отражения (НПВО);

Приставка зеркального отражения;

Приставка диффузного отражения;

Устройство автоматической смены образцов;

Газовые кюветы;

Устройство для измерения ИК-спектров пропускания твердых микрообразцов.

Надежный, компактный и удобный в эксплуатации прибор, обеспечивающий решение широкого круга задач качественного и количественного анализа жидкостей, газов и твёрдых образцов.

Высокая чувствительность спектрометра в своем классе: соотношение сигнал/шум 30000:1, что позволяет определять примеси на предельно низком уровне. Особенностью ИК-Фурье спектрометра является мощный керамический источник излучения с гарантированным сроком службы не менее 3-х лет, встроенный автоматический осушитель. В оптическую схему прибора включён интерферометр Майкельсона с системой динамической цифровой юстировки элементов.



Технические характеристики:

Спектральный диапазон, 7800-350 см-1;

Максимальное разрешение, 0.5 см-1;

Разрешение: 0.5, 1, 2, 4, 8, 16 см-1;

Соотношение сигнал/шум, 30000:1;

Скорость перемещения зеркала: 2.0, 2.8, 5, 9 мм/сек;

Интерферометр, типа Майкельсона с углом падения 30°, с электромагнитным приводом и динамической юстировкой, герметизированный с автоматическим осушением;

Оптическая система, однолучевая;

Источник излучения, высокотемпературный керамический;

Светоделитель, пластина КВr с германиевым покрытием для среднего ИК-диапазона;

Встроенный автоматический осушитель;

Источник излучения, высокотемпературный керамический;

Детектор, высокочувствительный термостабилизированный DLATGS;

ПО LabSolutions IR;

Измерения в фотометрическом и кинетическом (опционно) режимах;

Уникальный алгоритм поиска спектров;

Два основных приложения, «Анализ примесей» и «Идентификация веществ»;

Встроенная библиотека, более 1200 спектров особо чистых органических и неорганических веществ, а также полимеров, которые часто идентифицируются как нежелательные примеси;

Полное соответствие требованиям GLP/GMP;

Габариты, 514×606×273 мм;

Вес, 35 кг.



Аксессуары и опции:

Приставка нарушенного полного внутреннего отражения (НПВО);

Приставка зеркального отражения;

Приставка диффузного отражения;

Устройство автоматической смены образцов;

Газовые кюветы;

Устройство для измерения ИК-спектров пропускания твердых микрообразцов.

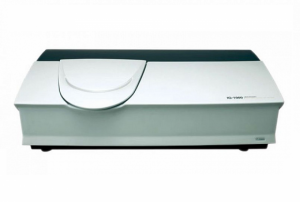

Это уникальный инструмент, который позволяет проводить измерения не только в нано, но и в суб-нано диапазоне. Революционный метод измерения, созданный компанией Шимадзу, позволяет измерять размеры наночастиц в диапазоне от 0,5 до 200 нм с высокой точностью простым и эффективным способом.



Технические характеристики:

Принцип измерения, метод индуцированной решётки IG;

Диапазон измерения, 0,5-200 нм;

Время измерения, 30 с (от начала измерения до отображения результатов);

Объём жидкой пробы, 250-300 мкл;

Источник света, полупроводниковый лазер (длина волны 750 нм, выходящий сигнал 3 мВт);

Приемник излучения, фотодиод;

Размеры ШхДхВ, 600×400×200 мм;

Вес, 15 кг.

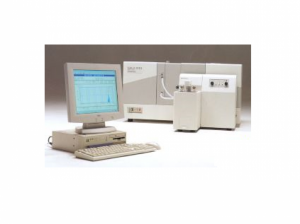

Лазерный анализатор размеров частиц SALD-3101 позволяет определять размеры частиц в диапазоне от 50 нм до 3 мм. Анализатор размеров частиц SALD-3101 используется для измерения грубых и/или плотных частиц при анализе металлов, минералов, медикаментов, химических соединений, объектов окружающей среды, строительных материалов, сельскохозяйственных продуктов, почв.



Характеристики:

Основной блок SALD-3101:

Метод измерения, лазерная дифракция;

Диапазон измерений, 0,05-3000 мкм;

Источник излучения, красный полупроводниковый лазер (690 нм).

Емкостная ячейка для образцов SALD-BC30:

Материал, кварцевое стекло;

Объем, 12 см3;

Мешалка, лопастная с вертикальным перемещением и регулируемой скоростью.

Пробоотборник SALD-MS30:

Объем сосуда для диспергирования, 400 см3;

Частота/мощность ультразвукового диспергатора, 42/40 кГц/Вт;

Жидкостной насос, центробежный (макс. расход 5 л/мин);

Сосуд для диспергирования, полиацеталь и сталь SUS316.

Измерительный блок «сухой» инжекционного типа SALD-DS21:

Диапазон измерений, 0,8-1000 мкм;

Система подачи образца, поворотная платформа;

Скорость улавливания пыли, ≥2 м3/мин.

Измерительный блок «сухой» типа «свободное падение» SALD-DS3 (измерение происходит в режиме свободного падения частиц образца, что позволяет работать с легко повреждаемыми частицами);

Диапазон измерений, 10-3000 мкм.

Пробоотборник SALD-AC30 (пробоотборник без циркуляции, производит измерение одной пробы в течение 30 сек, включая промывку; автоматически определяет момент введения образца для начала измерения и сохранения данных);

Габариты, ШхДхВ, 92×32×41 см (основный блок);

Вес, 58 кг (основный блок).



ПО WingSALD управляет настройкой прибора, установкой образцов, выполнением измерений, а также позволяет в реальном времени наблюдать распределение частиц по размерам, проводить одновременный сравнительный анализ до 12 граф, оценивать воспроизводимость и тенденции изменения характеристик распределений.

Компактный прибор идеально соответствующий потребностям анализа размеров частиц в различных отраслях промышленности (пищевой, косметической, фармацевтической и т.д.).



Технические характеристики:

Метод измерения, лазерная дифракция;

Диапазон измерений, 0,25-350 мкм;

Источник излучения, полупроводниковый лазер (607/405 нм);

Ячейки для образцов:

Емкостная, боросиликатное стекло, тетрафторэтилен;

Проточная, плавленый кварц, сталь SUS304, тетрафторэтилен, витон.

Пробоотборник:

Баня для образцов из стали SUS304, 200 см3;

Жидкостной насос, перистальтический (макс. расход 1 л/мин);

Материал смачиваемых поверхностей, сталь SUS304, силиконовый каучук, полипропилен.

Габариты, ДхШхВ, см:

Основный блок, 28×34×51;

Пробоотборник, 24×23×29.

Вес, кг:

Основный блок, 25;

Пробоотборник, 11.



ПО WingSALD управляет настройкой прибора, установкой образцов, выполнением измерений, а также позволяет в реальном времени наблюдать распределение частиц по размерам, проводить одновременный сравнительный анализ до 12 граф, оценивать воспроизводимость и тенденции изменения характеристик распределений.

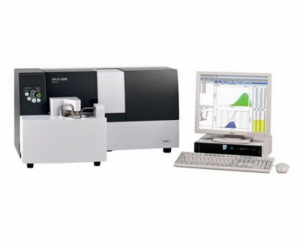

Лазерный дифракционный анализатор размеров частиц SALD-2300 предназначен для измерений в диапазоне от 17 нм до 2500 мкм. Основной блок SALD-2300 в зависимости от объектов анализа, комплектуется модулями для проведения «сухих» или «мокрых» измерений, а также модулями для анализа высококонцентрированных образцов.



Технические характеристики:

Основной блок SALD-2300:

Метод измерения, лазерная дифракция;

Диапазон измерений, 0,017-2500 мкм;

Источник излучения, красный полупроводниковый лазер (680 нм).

Измерительный блок для высококонцентрированных образцов SALD-HC23:

Диапазон измерений, 0,030-280 мкм;

Количество образца, 15-150 мкл;

Диапазон концентраций от 0,1 ppm - 20%.

Емкостная ячейка для образцов SALD-BC23:

Диапазон измерений, 0,017-400 мкм;

Объем, 12 см3;

Диапазон концентраций, 0,1-10 ppm.

Пробоотборник с проточной ячейкой SALD-MS23:

Диапазон измерений, 0,017-2500 мкм;

Количество образца, 100/200/300 мл;

Диапазон концентраций, 0,1-10 ppm.

Измерительный блок «сухой» инжекционного типа SALD-DS5:

Диапазон измерений, 0,3-2500 мкм;

Количество образца, 1-10 мл;

Диапазон концентраций, 0,1-10 ppm.

Габариты, ДхШхВ, 68×28×43 см (основный блок);

Вес, 31 кг (основный блок).



ПО WingSALD управляет настройкой прибора, установкой образцов, выполнением измерений, а также позволяет в реальном времени наблюдать распределение частиц по размерам, проводить одновременный сравнительный анализ до 12 граф, оценивать воспроизводимость и тенденции изменения характеристик распределений.

Компактный прибор идеально соответствующий потребностям анализа размеров частиц в различных отраслях промышленности (пищевой, косметической, фармацевтической и т.д.).



Технические характеристики:

Метод измерения, лазерная дифракция;

Диапазон измерений, 0,1-350 мкм;

Источник излучения, полупроводниковый лазер (607/405 нм);

Ячейки для образцов:

Емкостная, боросиликатное стекло, тетрафторэтилен;

Проточная, плавленый кварц, сталь SUS304, тетрафторэтилен, витон.

Пробоотборник:

Баня для образцов из стали SUS304, 200 см3;

Жидкостной насос, перистальтический (макс. расход 1 л/мин);

Материал смачиваемых поверхностей - сталь SUS304, силиконовый каучук, полипропилен.

Габариты, ДхШхВ, см:

Основный блок, 28×34×51;

Пробоотборник, 24×23×29.

Вес, кг:

Основный блок, 25;

Пробоотборник, 11.



ПО WingSALD управляет настройкой прибора, установкой образцов, выполнением измерений, а также позволяет в реальном времени наблюдать распределение частиц по размерам, проводить одновременный сравнительный анализ до 12 граф, оценивать воспроизводимость и тенденции изменения характеристик распределений.

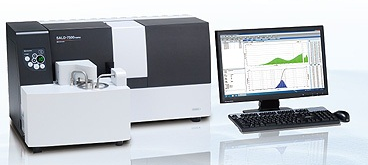

Позволяет измерять мелкие пузырьки (от 100 нм до 60 мкм), оценивать суб-видимые частицы, входящие в состав биопрепаратов, и создавать систему для оценки их агрегационных свойств, а также позволяет в режиме реального времени отслеживать изменения в размерах пузырьков.



Технические характеристики:

Принцип анализа, лазерная дифракция;

Диапазон измерения, 0,007-800 мкм;

Тип анализируемого образца: жидкость, сухой;

Объем образца, 100, 200, 300 см3;

Габариты основного блока, ШхВхГ, 680×430×280 мм;

Габариты пробоотборника, ШхВхГ, 39×430×520 мм;

Вес основного блока, 31 кг;

Вес пробоотборника, 18 кг.

Атомно-абсорбционные спектрометры Shimadzu - спектрофотометры нового поколения для пламенного и электротермического атомно-абсорбционного анализа, позволяющие проводить высокочувствительные анализы, отличающиеся компактностью, гибкой конфигурацией и полной безопасностью в работе. Дополнительная функция автоматического микродозирования позволяет анализировать образцы малого объема (от 50 мкл - при пламенной атомизации, от 2 мкл - при электротермической атомизации) и разбавлять пробы в автоматическом режиме.



Характеристики:

Спектральный диапазон, 185-900 нм;

Монохроматор, Черни-Тернера с коррекцией аберраций;

Спектральная щель: 0,2; 0,7; 1,3; 2,0 нм (4 ступени, автоматическое переключение);

Два корректор фона: дейтериевый (185-430 нм) и по самообращенной спектральной линии (185-900 нм);

Ламповая турель, 6 ламп, возможно одновременное включение 2 ламп (одна работает, другая, прогревается);

Атомизаторы:

Пламя;

Графитовая печь;

Автоматическая смена атомизаторов;

Гидридная или ртутная приставки.

Пламенный атомизатор:

Титановая горелка;

Pt/Ir капилляр;

Керамический импактор;

Коррозионностойкая распылительная камера;

Высокотемпературная горелка для пламени С2H2 - N2O.

Юстировка положения горелки, ручная настройка вертикального и горизонтального положения, автоматическая установка оптимальной высоты горелки;

Электоротермический анализатор, высокочувствительная графитовая печь GFA-7000 с цифровым контролем температуры и газовых потоков. Кюветы из высокоплотного графита, с пиропокрытием и с платформой;

Трехмерная, двухлучевая оптическая схема с использованием цифрового оптического фильтра и элементов, сокращающих потери излучения;

Автоматическая смена и юстировка атомизаторов;

Двойная система коррекции фона;

Функция микродозирования, в т.ч. и в пламя;

Функция автоматического разбавления пробы, выходящей за пределы калибровки;

Возможность комплектации без электротермического атомизатора;

Температурная программа - максимум 20 стадий:

Набор температуры с заданной скоростью;

Стабилизация температуры на заданном уровне;

Выбор газа для внутреннего продува - переключение на одну из двух линий;

Режим высокой чувствительности;

Функция поиска оптимальной температурной программы.

ПО, WizAArd в MS Windows XP/Vista.

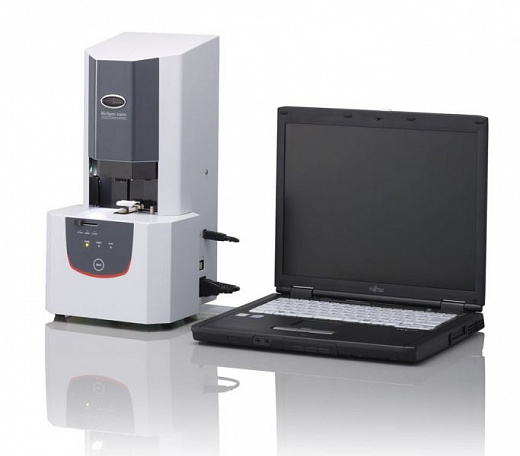

Рабочий объем образца, мкл — 1-2; длина оптического пути выбирается пользователем (0,2 мм для образца объемом 1 мкл или 0,7 мм для образца объемом 2 мкл); диапазон измерения, нм — 220 — 800; диапазон количественного анализа (ЕОП, концентрация двухцепочечной ДНК): v длина оптического пути 0,2 мм, от 1 до 75 ЕОП — от 50 до 3,700 нг / мкл;v длина оптического пути 0,7 мм, от 0,3 до 21 ЕОП — от 15 до 1,000 нг / мкл;v опционально с кюветой 5 мм, от 0,04 до 3 ЕОП — от 2 до 150 нг / мкл;

не требует использования измерительные кюветы — анализ проводится в капле исследуемого образца;адаптер для прямоугольной кюветы для анализа больших объемов, длина оптического пути 5 мм;все этапы анализа, включая измерение, удаление образца и очистку мишени, полностью автоматизированы;специализированное ПО для быстрого выполнения основных операций, экспорт результатов в CSV или PDF;спектральная ширина щели, нм — 3;погрешность установки длины волны, нм — ± 1,0;длина оптического пути выбирается пользователем (0,2 мм для образца объемом 1 мкл или 0,7 мм для образца объемом 2 мкл);источник света — ксеноновая пульсирующая лампа;монохроматор — голографическая решетка;детектор — диодная матрица;встроенная функция автоочистки;габариты, ШхГхВ, мм — 210×214×417;вес, кг — 7.

Видео по работе со спектрофотометром BioSpec-nano:
