Bio-Rad

Система обнаружения ПЦР в реальном времени CFX96 Touch имеет шесть независимо управляемых термоэлектрических блоков, обеспечивающих равномерную, точно контролируемую температуру в любое время во время цикла, включая линейное изменение.



Технические характеристики:

Сенсорная панель управления;

Улучшенный интерфейс;

Быстрая настройка системы и простота установки;

Низкий расход реактивов и образцов, реакция в объеме 10 мкл;

Быстрый анализ и визуализация данных;

Формат термоблока, 96 луночный;

Источник возбуждения, 6 светодиодов;

Детектор флуоресценции, 6 фотодиодов;

Количество каналов измерения флуоресценции, 6;

Динамический диапазон, 10 порядков;

Длина волны возбуждения, 450-684 нм;

Длина волны флуоресценции, 515-730 нм;

Исполнительное устройство термоблока, элемент Пельтье;

Скорость нагрева/охлаждения, 5/5 °С/сек;

Программируемая температура градиента, 30-100 °С;

Диапазон градиента, 1-24 °С;

Интерфейс, USB;

ПО для анализа данных;

Габариты, ШхГхВ, 330×460×360 мм;

Вес, 21 кг.

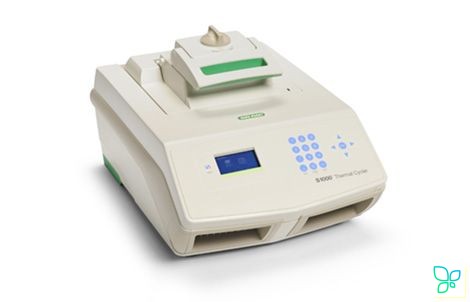

ДНК-амплификатор S1000 может быть использован как сам по себе, так и подключен к C1000-ному амплификатору. Таким образом, получится удобная, легко управляемая и высокопроизводительная система из 4-х амплификаторов.

Возможность использования реакционных блоков различного формата (2×48-лун., 96- лун. и 384-лун.), работа автономная или подсоединение к компьютеру (русскоязычное ПО), возможность переоснащения оптическими блоками CFX96 или CFX384 для ПЦР «в реальном времени».



Технические характеристики:

Высокая производительность благодаря облегченной конструкции термоблоков;

быстрое и легкое программирование - 3 программные опции;

Возможность графического программирования при использовании совместно с амплификатором С1000;

Обмен и хранения неограниченного количества файлов и протоколов;

Защита файлов - паролем и логином;

Система валидации и составления отчетов.

Реакционный блок для пробирок:

96×0,2 мл;

48/48×0,2 мл;

384×0,02 мл;

Максимальная скорость нагрева/охлаждения, °С/сек:

для блока 96×0,2 5/5 мл;

для блока 48/48×0,2 4/4 мл;

для блока 384×0,02 2,5/2,5 мл;

Диапазон температурного градиента 1-24 °С (блок 384×0,02 мл без градиента);

Подогреваемая крышка;

Диапазон рабочих температур, 0-100 °C;

Точность поддержания температур, ±0,2 °C;

Гомогенность температуры по блоку, не более ±0,4 °C;

Количество программ, до 1000 на приборе;

Интерфейс USB A - 4 шт., USB B - 1 шт.;

ЖК-дисплей монохромный;

Габариты, 330×457×203 мм;

Вес, 10,4 кг.

Система обнаружения ПЦР в реальном времени CFX96 Touch имеет шесть независимо управляемых термоэлектрических блоков, обеспечивающих равномерную, точно контролируемую температуру в любое время во время цикла, включая линейное изменение.



Технические характеристики:

Сенсорная панель управления;

Улучшенный интерфейс;

Быстрая настройка системы и простота установки;

Низкий расход реактивов и образцов, реакция в объеме 10 мкл;

Быстрый анализ и визуализация данных;

Формат термоблока, 96 луночный;

Источник возбуждения, 6 светодиодов;

Детектор флуоресценции, 6 фотодиодов;

Количество каналов измерения флуоресценции, 6;

Динамический диапазон, 10 порядков;

Длина волны возбуждения, 450-684 нм;

Длина волны флуоресценции, 515-730 нм;

Исполнительное устройство термоблока, элемент Пельтье;

Скорость нагрева/охлаждения, 5/5 °С/сек;

Программируемая температура градиента, 30-100 °С;

Диапазон градиента, 1-24 °С;

Интерфейс, USB;

ПО для анализа данных;

Габариты, ШхГхВ, 330×460×360 мм;

Вес, 21 кг.

ДНК-амплификатор C1000 Touch оснащен полноцветным дисплеем и интерфейсом для программирования и оптимизации протоколов. Возможность использования реакционных блоков различного формата (2×48-лун., 96-лун. и 384-лун.). Работа автономная или подсоединение к компьютеру (русскоязычное ПО). Возможность переоснащения оптическими блоками CFX96 или CFX384 для ПЦР «в реальном времени».



Технические характеристики:

Возможность усовершенствования до амплификатора в режиме реального времени;

Высокая производительность благодаря облегченной конструкции термоблоков;

Быстрые и ультрабыстрые протоколы производителя и пользовательские режимы;

Обмен и хранение неограниченного количества файлов и протоколов;

Защита файлов паролем и логином;

Система валидации и составления отчетов;

Регистрационное удостоверение Минздрава РФ;

Реакционный блок для пробирок:

96×0,2 Deep Well/48×0,5 мл;

96×0,2 мл;

48/48×0,2 мл;

384×0,02 мл;

Максимальная скорость нагрева/охлаждения, °С/сек:

для блока 96×0,2 Deep Well - 2,5/2,5;

для блока 96×0,2 мл - 5/5;

для блока 48/48×0,2 мл - 4/4;

для блока 384×0,02 мл - 2,5/2,5;

Диапазон температурного градиента 1-24 °С (блок 384×0,02 мл без градиента);

Подогреваемая крышка;

Диапазон рабочих температур, 0-100 °C;

Точность поддержания температур, ±0,2 °C;

Гомогенность температуры по блоку, не более ±0,4 °C;

Количество программ, до 1000 на приборе и более на USB-карте;

Интерфейс USB A - 5 шт., USB B - 1 шт.;

Дисплей с высоким разрешением, цветной, 12×9 см c отображением текста и графиков;

Габариты, 330×457×203 мм;

Вес, 10,4 кг.

Система обнаружения ПЦР в реальном времени CFX384 Touch имеет шесть независимо управляемых термоэлектрических блоков, обеспечивающих равномерную, точно контролируемую температуру в любое время во время цикла, включая линейное изменение.



Технические характеристики:

Формат термоблока, 384 луночный;

Источник возбуждения, 5 светодиодов;

Детектор флуоресценции, 5 фотодиодов;

Количество каналов измерения флуоресценции, 5;

Динамический диапазон, 10 порядков;

Длина волны возбуждения, 450-650 нм;

Длина волны флуоресценции, 515-690 нм;

Исполнительное устройство термоблока, элемент Пельтье;

Скорость нагрева/охлаждения, 2,5/2,5 °С/сек;

Программируемая температура градиента, 30-100 °С;

Диапазон градиента, 1-24 °С;

Дисплей с технологией TouchScreen;

Интерфейс, USB, ПО для анализа данных;

Габариты, ШхГхВ, 330×460×360 мм;

Вес, 21 кг.

Система позволяет:

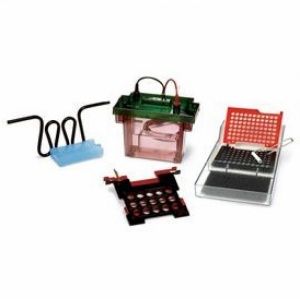

Провести электрофорез белков в вертикальной электрофорезной камере Mini-Protean или Criterion Cell;

Верифицировать результат электрофореза в системе ChemiDoc Touch;

Перенести фракции белков с геля на мембрану с помощью системы быстрого переноса Trans-Blot Turbo;

Верифицировать результат переноса в системе ChemiDoc Touch;

Зарегистрировать результат с помощью системы ChemiDoc Touch.



Преимущества системы:

Высокая скорость проведения на каждом этапе: от электрофореза до визуализации;

Высокая точность результатов, благодаря оптимизированным протоколам и реагентике;

Низкий уровень фонового сигнала для работы с низкими концентрациями белков;

Возможность визуализации гелей без их окраски, при использовании гелей TGX Stain-Free.



Комплект поставки:

Гельдокументирующая система ChemiDoc Touch;

Лоток Chemi/UV/Stain-Free для ChemiDoc Touch;

Система для блоттинга Trans-Blot Turbo, электроблоттинг, на две кассеты;

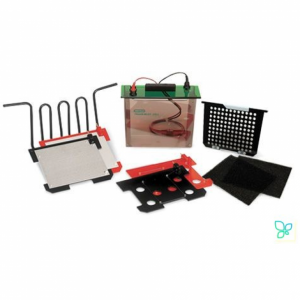

Электрофорезная вертикальная камера Mini-Protean, 8,3×7,3 см, 1-4 геля;

Мембраны ПВДФ Immun-Blot Low Fluorescence, 7×8,5 см, 10 шт.;

Бумажные фильтры для иммуноблотинга, 20 шт.;

Маркер белковый Protein Dual Color Standards, 10-250 кД, 10 белков, 2 цвета, 50 нанесений;

Маркер белковый Precision Plus WesternC, 10-250 кД, 10 белков, 2 цвета, 50 нанесений;

Маркер белковый неокрашенный Precision Plus, 10-250 кД, 10 белков, 100 нанесений;

Маркер белковый окрашенный Precision Plus, 10-250 кД, 10 белков, синий цвет, 100 нанесений;

Маркер белковый WesternC и коньюгат StrepTactin-HRP, набор;

Конъюгат StrepTactin-HRP, 125 мкл, 50 нанесений;

Субстрат Clarity Western ECL, на 16-28 мембран, 200 мл;

Набор для переноса белков на PVDF-мембрану;

Буфер для образцов 2x Laemmli, 30 мл.

В клетке могут встречаться редкие мутации, например, лишь в одной из нескольких сотен клеточных митохондриальных ДНК. В общей смеси при обычном ПЦР при таком сильном разведении эти мутации невозможно обнаружить. Похожая картина нередко наблюдается в отношении минорных опухолевых мутациях. Цифровой капельный ПЦР (Droplet Digital PCR) — усовершенствованный метод полимеразной цепной реакции (ПЦР), при котором реакционная смесь после добавления ДНК распыляется на множество мельчайших капель, попадающих на лунки чипа. Чип может содержать несколько десятков тысяч ячеек, на которых в каплях протекает ПЦР. При этом возможна визуализация результата реакции с каждой ячейки. По завершению реакции данный чип может быть использован для проведения или клонирования с каждой капли.

Инновационная система QX200 Droplet AutoDG Digital PCR предназначена для проведения цифровой капельной ПЦР третьего поколения, позволяющей добиться высочайшей точности и достоверности результатов. Система включает в себя автоматический Droplet Generator (генератор микродисперсионных капель из кДНК или РНК-содержащих образцов) со встроенным цветным монитором, QX200 Droplet Reader (позволяет осуществлять сверхчувствительный и точный автоматический анализ продуктов амплификации) и Automated Droplet Generator, который автоматической загрузки образцов и дальнейшее его пипетирование на 96 луночный планшет в генераторе капель. Аппарат AutoDG имеет свой собственный кожух и фильтр НЕРА, что ведет к снижению вероятности загрязнения, поэтому система может быть использована на стандартном лабораторном столе, без необходимости применения бокса для ПЦР или чистой комнаты.

Преимущества цифрового капельного ПЦР по сравнению с RТ ПЦР:

исключительная чувствительность;исключительная точность;отсутствие калибровочных кривых;прямое обнаружение редкого варианта мишени в сложном окружении;отсутствие эффекта первых циклов ПЦР;большая производительность;ручная работа предельно упрощена и сведена к минимуму;генерация капель для 96 образцов за 45 минут;HEPA-фильтры для снижения риска контаминации;цветной сенсорный экран с удобным программным обеспечением.

Применения системы цифровой ПЦР :

Количественная оценка биомаркеров рака. Мутациям, ассоциированным с онкологией, часто удаётся избежать детектирования из-за их низкой концентрации по сравнению с фоновой ДНК дикого типа в том же образце. За счёт высокой чувствительности система позволяет детектировать и количественно оценивать мутации в концентрациях от 0,0001% (!) - одна на сто тысяч. Обнаружение и оценка возбудителей заболеваний. Точная количественная оценка вирусной нагрузки крайне важна для определения состояния заболевания, разработки, утверждения и оценки эффективности терапии. обладает чувствительностью достаточной для обнаружения сверхмалых количеств вирусного генетического материала и в том числе и в сложных смесяхОпределение количества копий гена (CNV). Вариации числа копий гена (CNV) является значимым источником полиморфизма в геноме человека. CNV ассоциируется с раком, неврологическими и аутоиммунными заболеваниями, а также с побочными эффектами при воздействии лекарственных средств. позволяет определить CNV с точностью соотношения 1.2х (!), например, пять против шести.Валидация и количественная оценка библиотек NGS. С помощью технологии цифровой ПЦР можно качественно и количественно оценить библиотеку, что позволяет наиболее эффективно использовать секвенаторы.Анализ экспрессии генов. Капельная цифровая ПЦР позволяет количественно определить уровень экспрессии гена. Благодаря высокой точности и чувствительности метода возможна оценка минимального 10% (!) изменения экспрессии, в том числе и при низких концентрациях.Тестирование продуктов на наличие ГМО. С точностью до тысячных долей процента позволяет оценить количество генетически модифицированных ингредиентов в продуктах питания, сырье кормах.

с использованием технологии капельной ПЦР

о системе и её применении

о цифровой ПЦР c использованием системы и ПО ddPCR

Этапы проведения эксперимента при использовании метода цифровой ПЦР.

Капельная цифровая ПЦР осуществляется в четыре последовательных этапа:

Подготовка реакционной смеси. Подготавливают 20 мкл реакционной ПЦР смеси для каждого образца, затем смесь помещают в пластиковый картридж QX200 droplet генератора.Генерация капель. В соответствующие каналы картриджа заливается специальное минеральное масло, и наполненный картридж устанавливают в QX200 droplet генератор, где образцы и масло соединяются между собой по микро каналам внутри картриджа для получения эмульсии — около 20 000 монодисперсных капель для каждого из 8 подготовленных образцов. Объем каждой капли 1 нл.Полимеразная цепная реакция. Эмульсионные образцы переносятся на стандартную 96-луночную плашку для ПЦР и амплифицируются с помощью стандартного термоциклера, например C1000 touch.Считывание и анализ результатов. После завершения ПЦР плашка загружается в QX200 droplet ридер, который обеспечивает анализ флуоресцентного сигнала капель, детектируя каждую каплю по очереди и определяя, какие капли содержат мишень, а какие нет. Анализ результатов осуществляется с помощью программного обеспечения ddPCR.

Сопутствующие разделы:

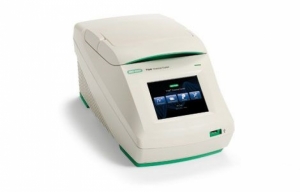

Термоциклер T100 для быстрой и надежной ПЦР в формате 96-луночного блока.

Экономьте время на программировании с помощью интуитивно понятного сенсорного экрана;

Быстрая оптимизация реакций за один проход с помощью технологии температурного градиента;

Легко управляйте и систематизируйте протоколы с помощью персонализированных папок;

Экономия места с небольшой занимаемой площадью.



Технические характеристики:

Универсальный градиентный ДНК-амплификатор;

Нагреваемая крышка с автоматической регулировкой высоты позволяет проводить ПЦР без использования минерального масла;

Формат блока, 96×0,2 мл или 1×96-луночного планшета;

Максимальная скорость нагрева/охлаждения, 4 ˚С/сек;

Возможно задать 8 температурных зон, с разницей от 1 до 25 градусов между крайними зонами;

Диапазон температур для использования градиента, от 30 до 100 °C;

Диапазон рабочих температур, 4-100 °C;

Точность поддержания температур, ± 0,5 °C от запрограммированной;

Гомогенность температуры по блоку, не более ± 0,5 °C от ячейки к ячейке за 30 сек при достижении заданной температуры;

Количество программ, до 500 на приборе, не лимитируется при использовании USB-накопителя;

Интерфейс USB A, 1 шт;

Цветной touch screen дисплей, 5,7 дюймов c отображением текста и графиков;

Автоматический перезапуск при сбое в электропитании;

Потребляемая мощность, 700 Вт;

Габариты, ШхГхВ, 260×470×230 мм;

Вес, 9 кг.

Используйте автоматический счетчик клеток TC20 для точного, воспроизводимого общего подсчета клеток млекопитающих и соотношения живых/мертвых за один простой шаг - получите результаты всего за 30 секунд. Избавьтесь от утомительной задачи подсчета клеток с помощью микроскопа и гемоцитометра и уменьшите вариабельность подсчета клеток.



Технические характеристики:

Диапазон измерений размера клеток, 6-50 мкм;

Диапазон концентрации клеток, 5×104 - 1×107;

Объем образца, 2×10 мкл;

Время измерения, 30 с;

Определение живых/мертвых клеток;

Анализ процента пролиферации;

Определение общей концентрации клеток;

Сохранение изображения;

Память на 100 измерений;

Возможность экспорта данных на ПК через разъем USB, при использовании программного обеспечения TC20 data analyzer software (опция);

Возможно сохранение изображения;

2х камерный слайд для проб;

Функции определение концентрации клеток (живых/неживых), средний;

Объем клеток (MCV);

Габариты, ШхВхГ, 190×150×254 мм;

Вес, 2,2 кг.
