Биореакторы в микрообъемах

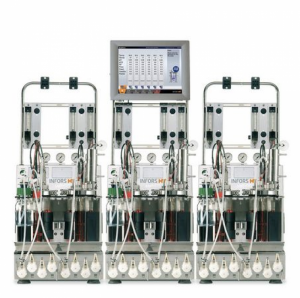

Multifors, это традиционный биореактор со стеклянным сосудом и мешалкой, предназначен для культивирования микроорганизмов в контролируемых условиях. Разработан для создания и поддержания максимально точных условий для оптимального роста микроорганизмов. Характеризуется компактностью и гибким широким функционалом, комфортен в эксплуатации и обслуживании, при мойке, сборке, автоклавировании. Оснащается современными датчиками ведущих мировых брендов Hamilton, Mettler, BlueSens, Optek, ABER Futura.

Multifors имеет два реакционных сосуда в одном базовом блоке и предназначен для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Базовые блоки можно объединять для проведения параллельных экспериментов в 6-ти сосудах. Блоки можно объединять или разъединять, в зависимости от задач. Занимаемое биореактором пространство на рабочем столе с 6-ю сосудами всего 1,2 метра. Конструкция ферментера обеспечивает легкий доступ для технического обслуживания.

Характеристики биореактора Multifors

Сосуд:

Легко заменяемые культуральные сосуды;

Мощный магнитный двигатель;

Магнитное соединение двигателя снижает риск контаминации и облегчает обслуживание;

Специализированные системы перемешивания для бактериальных и клеточных культур.

Крышка сосуда:

Двигатель расположен под сосудом, что облегчает доступ к портам для датчиков и обслуживание биореактора;

До 13 портов для датчиков (пеногаситель, оптическая плотность, pH, pO₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.).

Высокопроизводительные насосы:

Базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще одним встроенным;

Автоклавируемые насосные головки;

Гравиметрическая подпитка (с внешними весами);

Регулировка скорости насоса на основе профилей с помощью ПО eve.

Подача газов:

Газовая стратегия подбирается под задачи, до 5 газовых линий через барботер или под крышку;

Подача газов через ротаметр или регулятор массового расхода (MFC);

Для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и пр.;

Контроль pH кислотой/щелочью или CO₂.

Датчики:

Цифровые или аналоговые;

Калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;

При необходимости можно подключить дополнительные датчики и внешние устройства.

Контроллер с экраном 12”:

Сенсорный экран со встроенным сервером OPC;

Надежное измерение и настройка параметров биопроцесса и связь с ПО eve;

Параллельное управление и контроль до 6-ти сосудов;

До 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.

Программная платформа для управления биопроцессом eve:

Планирование, контроль и анализ биопроцессов;

Интегрирует рабочие процессы, устройства и данные биопроцессов;

Объединяет биореакторы и аналитические приборы, независимо от производителя;

Организация проектов через web;

Связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);

Синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.

Технические характеристики биореактора Multifors:

Общий объем, л:

Для бактериальных культур: 0,4; 0,75; 1,4;

Для клеточных культур: 0,4; 0,7; 1,0.

Рабочий объем, л:

Для бактериальных культур: 0,15-0,25; 0,18-0,5; 0,32-1;

Для клеточных культур: 0,97-0,25; 0,15-0,5; 0,22-0,75.

Магнитный привод, скорость, до 1600 об/мин;

Температура охлаждающей жидкости, 5-70 °C;

Подача газов на сосуд, до 4 ротаметров или MFC;

Скорость потока газов, мин-1 (vvm), до 2 или 0,1 (для клеточных культур);

Количество насосов на сосуд, 4 шт., опционально 1 дополнительный;

Скорость насосов, от 0,0012 до 17,9 об/мин (зависит от комплектации);

Порты в крышке сосуда:

7 мм, 4 шт.;

10 мм, 4 шт.;

12 мм (Pg13,5), до 5 шт.

Возможности подключения OPC XML DA через Ethernet;

Параллельное управление через контроллер с сенсорным экраном, 2-6 сосудов;

Стерилизация автоклавированием;

Габариты, ШxГxВ, 350х520х960 мм;

Вес, зависит от комплектации.

Комплект поставки: по требованиям заказчика.

Условия эксплуатации:

Формат планшета, 48 или 32 лунки реактор/16 резервуар (другие форматы по запросу);

Объем, 800-2400 мкл (в зависимости от микротитровального планшета);

Температура, минимальная, в среднем рабочая, на 5 °C ниже комнатной температуры;

Температура, максимальная, 50 °C;

Контроль pH, во всем диапазоне измерений;

Условия встряхивания, 3 мм шейкер;

Частота встряхивания, 400-1500 об/мин.

Оптические измерения:

Конфигурация фильтров, до 6 различных фильтров;

Предустановленные фильтры, биомасса, рибофлавин, pH и DO;

Длины волн, 365-950 нм;

Время считывания MTP, в зависимости от измеряемого параметра и частоты встряхивания:

~1 мин/параметр/32 лунки;

~1,5 мин/параметр/48 лунок.

Диапазоны, измерение и контроль pH:

Калибровка, предварительно откалиброванные планшеты;

Диапазон измерения и контроля pH, диапазоны шире при меньшей точности:

~5,5-7,5;

~4-6 (модуль низкого pH) с отклонением <0,1.

Диапазон измерения, 0-100 % DO насыщения кислородом;

Контроль pH, по кислоте или/и основанию;

Режим применения, одноразовая технология.

Технические данные:

Размеры, Ш×Г×Д:

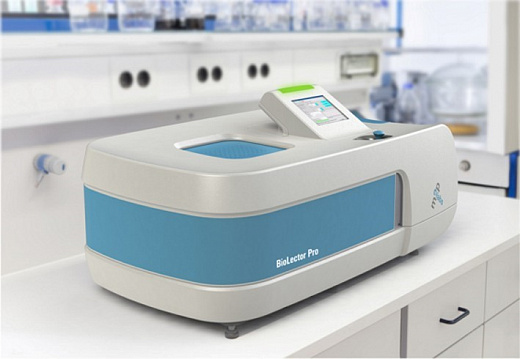

795×333×470 мм BioLector® Pro;

600×478×450 мм доп. блок управления клапаном.

Вес:

~40 кг BioLector® Pro;

~40 кг с блоком управления клапаном.

Источник питания, 100-240 В (50/60 Гц);

Номинальная мощность, 280 Вт BioLector® Pro, 120 Вт дополнительный блок управления клапаном;

Интерфейс, Ethernet;

Условия окружающей среды, 15-25 °C, макс. <70 % относительной влажности;

Автоматизация, опционально BioLector® может быть интегрирован в роботизированный модуль обработки жидкостей.

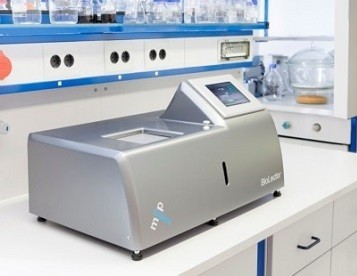

Условия эксплуатации:

Формат планшета, 48;

Объем, 800-2400 мкл (в зависимости от микротитровального планшета);

Температура, на 5 °C ниже комнатной, макс. 50 °C;

Газовая атмосфера, только воздух;

Влажность, >75 % rH;

Орбитальный шейкер, 400-1500 об/мин при 3 мм (диаметр).

Оптические измерения:

Конфигурация фильтров, до 6 различных фильтров;

Длины волн, 365-800 нм;

Время считывания MTP, до 3 мин/параметр/48 лунок.

Мониторинг pH/DO:

Калибровка, предварительно откалиброванные пластины;

Диапазон измерения, 4,5-7,5 pH в зависимости от типа пластины в забуференных системах;

Диапазон измерения, 0-100 % DO насыщение кислородом;

Режим применения, одноразовая технология.

Модули:

Размеры, Ш×Г×Д, 795×333×470 мм;

Вес, приблизительно 40 кг;

Источник питания, 100-240 В (50/60 Гц);

Интерфейс, Ethernet;

Условия окружающей среды, 15-40 °C, макс. 75 % rH;

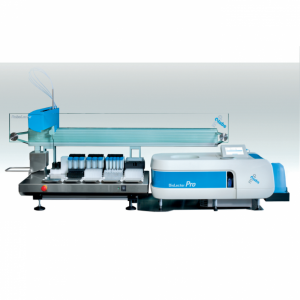

Автоматизация, опционально BioLector® может быть интегрирован в системы обработки жидкостей RoboLector®.

*обнаружение рассеянного света зависит от частоты встряхивания, объема заполнения полости, типа микропланшета, размера и формы частиц микроорганизмов и компонентов среды

Условия эксплуатации BioLector®:

Формат планшета, 48;

Рабочий объем, 800-2400 мкл;

Температура, минимальная, на 5 °C ниже RT (комнатной температуры);

Температура, максимальная, 50 °C;

Газовая атмосфера, различная;

Влажность, >75 % относительной влажности;

Орбитальный шейкер, 400-1500 об/мин при 3 мм (диаметр).

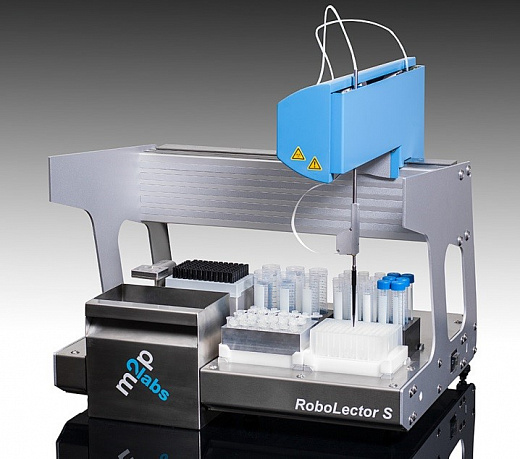

Устройство для перемещения жидкости:

Роботизированные манипуляторы, 1;

Тип манипулятора, обработка жидкости;

Пипетирующие каналы, 1;

Объем пипетирования, с одноразовыми наконечниками, 10-950 мкл;

Определение уровня жидкости, по емкости в проводящих жидкостях;

Тип наконечников, одноразовые;

Макс. положение деки (площадь основания SBS), 5.

Модули:

Размеры, ШхДхГ, 566х460х649 мм;

Вес (без учета BioLector®), 33,5 кг;

Источник питания, 100-240 В (50/60 Гц);

Дополнительные модули, различные стойки;

Другое, устанавливается в большинство стандартных чистых столов.

Условия эксплуатации BioLector®:

Формат планшета, 48;

Рабочий объем, 800-2400 мкл;

Температура, минимальная, на 5 °C ниже RT (комнатной температуры);

Температура, максимальная, 50 °C;

Газовая атмосфера, различная, см. BioLector®;

Влажность, >75 % относительной влажности;

Орбитальный шейкер, 400-1500 об/мин при 3 мм (диаметр).

Обработчик жидкости:

Роботизированные манипуляторы, 1;

Тип манипулятора, обработка жидкости;

Пипетирующие каналы, 2 или 4;

Объем пипетирования:

С одноразовыми наконечниками, 20-950 мкл;

С моющимися наконечниками, 10-1000 мкл.

Определение уровня жидкости, по емкости в проводящих жидкостях;

Тип наконечников:

1 одноразовый наконечник, 1 моющийся наконечник (L-2);

1 одноразовый наконечник, 3 моющихся наконечника (L-4).

Макс. количество позиций настила (площадь основания SBS), 16.

Модули:

Размеры, ШхГхД, с BL I, 1625х935х780 мм;

Размеры, ШхГхД, для BL II/Pro2, 1830х935х780 мм;

Вес (без учета BioLector®), 84 кг;

Источник питания, 100-240 В (50/60 Гц);

Дополнительные модули, различные штативы для реакционных пробирок, станция охлаждения MTP (96, 48), модуль предварительной культуры.

Условия эксплуатации BioLector®:

Формат планшета, 48;

Рабочий объем, 800-2400 мкл;

Температура, минимальная, на 5 °C ниже RT (комнатной температуры);

Температура, максимальная, 50 °C;

Газовая атмосфера, различная, см. BioLector®;

Влажность, >75 % относительной влажности;

Орбитальный шейкер, 400-1500 об/мин при 3 мм (диаметр).

Обработчик жидкости:

Роботизированные манипуляторы, 1;

Тип манипулятора, обработка жидкости;

Пипетирующие каналы, 8;

Объем пипетирования:

С одноразовыми наконечниками, 20-950 мкл;

С моющимися наконечниками, 10-1000 мкл.

Определение уровня жидкости, по емкости в проводящих жидкостях;

Тип наконечников, 2 одноразовых наконечника, 6 моющихся наконечников (XL-8);

Макс. количество позиций настила (площадь основания SBS), 20.

Модули:

Размеры, ШхГхД, с BL I, 1850х935х780 мм;

Размеры, ШхГхД, для BL II/Pro2, 2055х935х780 мм;

Вес (без учета BioLector®), 102 кг;

Источник питания, 100-240 В (50/60 Гц);

Дополнительные модули, различные штативы для реакционных пробирок, станция охлаждения MTP (96, 48), модуль предварительной культуры.

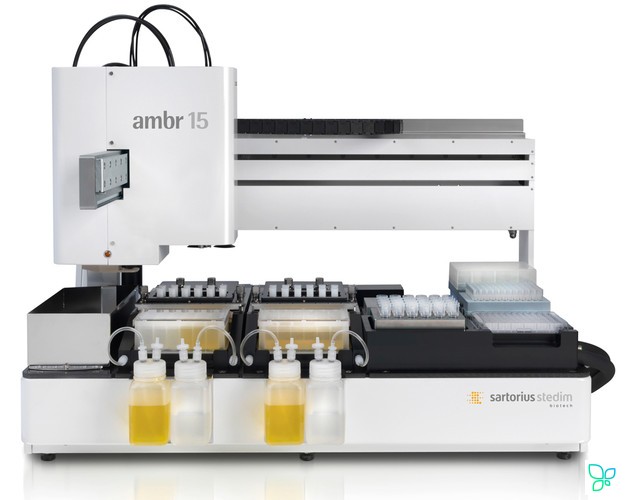

Ambr® 15cell culture представляет собой высокопроизводительный автоматизированный микробиореактор, способный проводить параллельное культивирование с подпиткой в 24 или в 48 сосудах объемом 10-15 мл. Опыт ведущих производителей продемонстрировал, что система ambr® 15 обеспечивает лучшую масштабируемость, чем шейкер, и преобразовала развитие клеточной линии во многих ведущих биофармацевтических компаний по всему миру.

Области применения:

Скрининг клеточных линий;

Разработка технологического процесса на ранних этапах;

Исследования в биореакторе с использованием дизайна экспериментов;

Разработка сред;

Имитация перфузии в малом масштабе.

Особенности:

24 или 48 параллельных культур клеток;

Широкомасштабные исследования поведения клеток в биореакторах;

Миниатюрные биореакторы одноразового использования объемом 10-15 мл;

Снижает затраты времени операторов и стоимость каждого эксперимента;

Устойчивый контроль значений pH и pO2 (парциального давления кислорода), скорости мешалки и подачи газа;

Больше возможностей контроля по сравнению с шейкерами и лучшая масштабируемость;

Автоматический отбор проб и добавление жидких питательных сред;

Высокая воспроизводимость культур, снижение трудозатрат;

Устанавливается в стандартный бокс биологической защиты;

Быстрая и легкая установка в лабораториях.

Система Ambr® 15 fermentation представляет собой новый высокопроизводительный автоматизированный микробиореактор созданный для параллельного культивирования микроорганизмов в 24 сосудах объемом 10-15 мл. Основанный на технологии золотого стандарта, микробиореактор Ambr® 15 fermentation обеспечивает последовательную микромасштабное моделирование для раннего скрининга бактериального штамма с улучшенными возможностями, поддерживающими подпитку микробных культур.

Ambr® 15 позволяет повысить производительность лаборатории за счет автоматизации настройки эксперимента, отбора проб и добавления реагентов для 24 параллельных экспериментов.

Обеспечивается улучшенная масштабируемость по сравнению с шейкерами, с полным контролем DO и рН в процессе подпитки культуры, частоты вращения импеллеров, подачи газа и подачей добавок щелочи и подкормки.

Области применения:

Для совершенствования исследований при разработке технологического процесса на ранних этапах;

Векторный скрининг;

Подбор штамма;

Разработка сред.

Особенности:

On-line мониторинг и управление с обратной связью рН (6-8) и DO, с независимым управлением N2, O2 и воздуха для каждого сосуда;

Система управления Cascade DO для потока газа, скорости мешалки и газовой смеси;

Полный контроль скорости импеллера, скорости потока газа и температуры в биореакторе;

Автоматизированная подача жидкости, подкормок, добавления щелочи и отбор проб;

Программное обеспечение контролирует и отображает все эксперименты, сохраняет данные и события с полным журналом аудита;

Простая установка в вытяжной шкаф с ламинарным потоком  позволяет эксплуатацию асептических условиях.
