Логгеры, сбор, передача , документирование данных, системы оповещения о неисправностях оборудования

имеет дополнительный мультифункциональный датчик температура/влажность;диапазон температур, °С — от −40 до +100;диапазон температур дополнительного датчика, °С — от −40 до +70; диапазон влажности, % — от 0 до 100;интервал измерений — от 1 с до 3 ч;память на 64 000 значений;ПО Data logger (аксессуар);питание — литиевая батарея 3,6 В c индикацией заряда, возможна замена пользователем;документирование для камер KMF/MKF;габариты, Ш х В х Г, мм — 110×85×35.

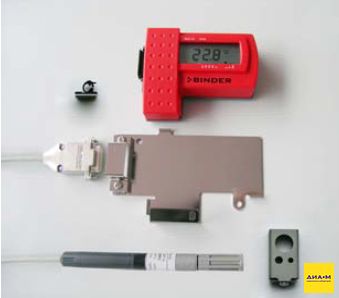

Комплект поставки: регистратор температуры TH100, мультифункциональный датчик температура (до +100)/влажность с кабелем 2 м, мультифункциональный датчик температура (до +70)/влажность, скоба для крепления к стене, скоба для крепления на камеру Binder, заводской сертификат калибровки.

имеет два мультифункциональных датчика температура/влажность с одинаковыми характеристиками;диапазон измеряемой температуры, °С — от −40 до +70; диапазон влажности, % — от 0 до 100;интервал измерений — от 1 с до 3 ч;память на 64 000 значений;ПО Data logger (аксессуар);питание — литиевая батарея 3,6 В c индикацией заряда, возможна замена пользователем;документирование для камер KBF/KBF/ICH/LQC/KBWF;габариты, Ш х В х Г, мм — 110×85×35.

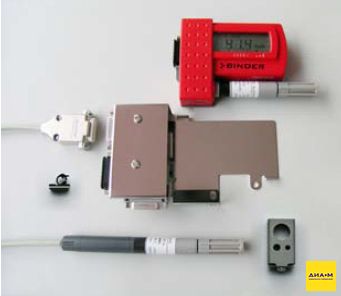

Комплект поставки: регистратор температуры TH70, мультифункциональный датчик температура/влажность (2 шт.) с кабелем 2 м, скоба для крепления к стене, скоба для крепления на камеру Binder, заводской сертификат калибровки.

диапазон измеряемой температуры, °С — от −40 до +70; диапазон влажности, % — от 0 до 100;интервал измерений — от 1 с до 3 ч;память на 64 000 значений;ПО Data logger (аксессуар);питание — литиевая батарея 3,6 В c индикацией заряда, возможна замена пользователем;документирование для камер KBF/KBF/ICH/LQC/KBWF;габариты, Ш х В х Г, мм — 110×85×35.

Комплект поставки: регистратор температуры TH70, мультифункциональный датчик температура/влажность с кабелем 2 м, скоба для крепления к стене, скоба для крепления на камеру Binder, заводской сертификат калибровки.

диапазон измеряемой температуры, °С — от −40 до +100; диапазон влажности, % — от 0 до 100;интервал измерений — от 1 с до 3 ч;память на 64 000 значений;ПО Data logger (аксессуар);питание — литиевая батарея 3,6 В c индикацией заряда, возможна замена пользователем;документирование для камер KMF/MKF;габариты, Ш х В х Г, мм — 110×85×35.

Комплект поставки: регистратор температуры TH100, мультифункциональный датчик температура/влажность с кабелем 2 м, скоба для крепления к стене, скоба для крепления на камеру Binder, заводской сертификат калибровки.

диапазон измеряемой температуры, °С — от 0 до +350;интервал измерений — от 1 с до 3 ч;память на 64 000 значений;ПО Data logger (аксессуар);питание — литиевая батарея 3,6 В c индикацией заряда, возможна замена пользователем;документирование для камер ED/FD/FED/FP/M;габариты, Ш х В х Г, мм — 110×85×35.

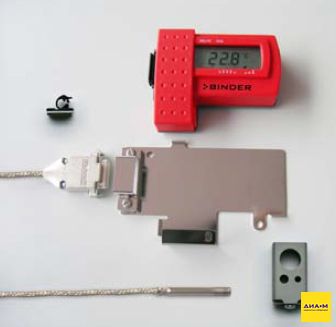

Комплект поставки: регистратор температуры T350, датчик температуры Pt 100 с кабелем 2 м, скобой для крепления к стене, скоба для крепления на камеру Binder, заводской сертификат калибровки.

диапазон измеряемой температуры, °С — от −90 до +220;интервал измерений — от 1 с до 3 ч;память на 64 000 значений;ПО Data logger (аксессуар);питание — литиевая батарея 3,6 В c индикацией заряда, возможна замена пользователем;документирование для камер BD/BF/KB/KBW/MK/MKT/KBF/KBF ICH/LQC/KBWF/ KMF/MKF;габариты, Ш х В х Г, мм — 110×85×35.

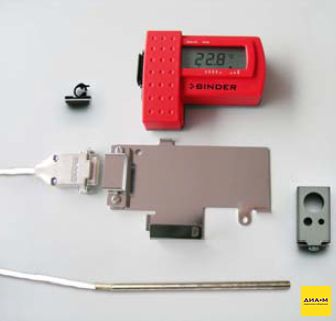

Комплект поставки: регистратор температуры T220, датчик температуры Pt 100 с кабелем 2 м, скобой для крепления к стене, скоба для крепления на камеру Binder, заводской сертификат калибровки.

Система обеспечивает регистрацию, сбор, передачу, обработку, хранение и документирование данных температуры, влажности и др. для независимого контроля работы оборудования (термостаты, инкубаторы, камеры роста, сухожаровые шкафы, холодильники, морозильники, ламинарные боксы, вытяжные шкафы) и условий в помещениях (чистые зоны, чистые помещения, лаборатории, склады хранения образцов и продукции, музеи, архивы, офисы, помещения с оборудованием, требующим климатического контроля, например, серверные комнаты).

Система также позволяет:

проводить мониторинг и хранение данных для задач отчетности и документирования;получать оповещение об отклонении от заданных показателей и о сбоях в работе;осуществлять удаленный контроль данных и оперативное реагирование.

Измеряемые параметры и диапазон измерений:влажность, % — от 0 до 100;температура, °С — от —200 до + 1300;концентрация CO2, % — от 0 до 1 (только логгеры);давление (абсолютное, дифференциальное), Па — от 10 до 2×104;скорость воздушного потока, м/c — от 0,4 до 20;объемный расход газа, м3/час — от 0 до 105.

Выбор устройств регистрации данных:

по типу сбора данных:— устройства, объединяющиеся в систему автоматизированного централизованного сбора данных;— логгеры (независимые устройства регистрации) с ручным сбором данных;по типу передачи сигнала:— проводные (Ethernet-передатчики);— беспроводные (радиопередатчики);по расположению измеряющих зондов (датчиков):— со встроенными зондами (датчиками);— с подключаемыми внешними зондами (датчиками);по наличию дисплея для отображения измеряемых значений:— с дисплеем;— без дисплея;возможно различное исполнение измерительных зондов (датчиков) для разных условий эксплуатации.

Автоматизированный сбор данных:

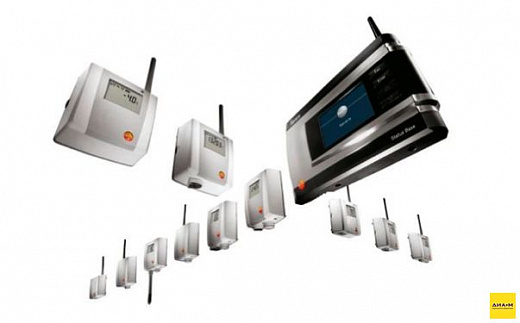

Схема организации системы автоматизированной централизованной регистрации, сбора, передачи, обработки, хранения и документирования данных температуры, влажности и других параметров Testo Saveris:

периодичность измерений — от 60 с до 24 ч;данные регистрируются зондами, подключенными к передатчикам Saveris, хранятся и передаются на базу Saveris;база Saveris периодически опрашивает передатчики, считывает с них данные, хранит и передает их на ПК со специализированным ПО Saveris (вывод графиков, таблиц и отчетов в PDF-формате; объединение зондов в группы для отчетов; отправка оповещений).

Версии ПО Saveris:

SBE — хранение данных, вывод отчетов;PROF — тоже, но также возможность мониторинга данных «в реальном времени», управление оповещениями;CFR—тоже, но соответствует стандартам GMP/GLP для фармацевтических компаний.

Возможности базы Saveris:

подключение к ПК по USB (опция) или по локальной сети (Ethernet);радиочастота 2,4 ГГц;память до 40000 измерений (1 год);оповещения и цветовая индикация;питание от аккумулятора и/или сетевого адаптера (опция);большой дисплей, отображающий данные;до 240 каналов;до 15 радиопередатчиков, подключаемых напрямую;до 150 радиопередатчиков, подключаемых через маршрутизатор.

Опции: GSM-модуль для отправки SMS-оповещений, сетевой адаптер, USB-кабель для подключения к ПК.

Маршрутизатор (роутер) Saveris:

подключение к базе Saveris по радиоканалу или локальной сети (Ethernet);питание от аккумулятора и/или сетевого адаптера (опция) и/или через Ethernet по технологии POE (опция);до 5 радиоустройств, подключаемых напрямую;увеличивает количество радиопередатчиков, подключаемых к базе Saveris и радиопокрытие базы;периодически опрашивается базой Saveris для передачи данных, хранит данные между опросами во внутренней памяти;легко настраивается, сообщает о неполадках (своих и подключенных радиопередатчиков).

Конвертор Ethernet-to-Radio и экстендер Saveris:

подключение к базе Saveris по локальной сети Ethernet;питание от аккумулятора и/или сетевого адаптера (опция) и/или через Ethernet по технологии POE (опция);до 15 радиоустройств (для конвертера), или до 100 радиоустройств (для экстендера), подключаемых напрямую;подключается удаленно к базе Saveris по Ethernet-каналу, а к радиопередатчикам — по радиоканалу;увеличивает количество радиопередатчиков, подключаемых к базе Saveris;легко настраивается, сообщает о неполадках (своих и подключенных радиопередатчиков).

Передатчики (радио и Ethernet):

имеют встроенные или подключаемые внешние зонды (датчики) для измерений температуры и влажности;частота измерений — от 1 раза/мин до 1 раз/сутки;до 4 каналов;питание от аккумулятора и/или сетевого адаптера (опция) и/или через Ethernet по технологии POE (опция);могут иметь дисплей для отображения значений измеряемых параметров;диапазон измерения температуры, °C — от −195 до +1350; ± 0,1;диапазон измерения относительной влажности, % — от 0 до 100; ±0,1;память 6000 измерений на 1 канал.

Трансмиттеры аналогового сигнала:

регистрация любого аналогового сигнала, мА — от 4 до 20;до 4 каналов;имеется цифровой дисплей для отображения измеряемых значений;могут иметь встроенный зонд относительной влажности;могут иметь взрывозащищенное исполнение.

Зонды (датчики) Saveris:

встроенные датчики температуры NTC, °С — от −20..- 35 до +50 ± 0,4–0,8;внешние датчики температуры NTC, °С — от −20..- 50 до +70–150 ± 0,2–0,4;внешние датчики температуры TC:— Type K, °С — от −195 до +1350 ± 0,5..0,5%;— Type J, °С — от −100 до +750 ± 0,5..0,5%;— Type T, °С — от −200 до +400 ± 0,5..0,5%;— Type S, °С — от 0 до +1760 ± 0,5..0,5%;внешние датчики температуры Pt100, °С — от −200 до +600 ± 0,1–0,5;датчики относительной влажности RH, % — от 0 до 100 ± 0,1–3.

Для установки и наладки Saveris необходим выезд инженера; может потребоваться предварительный выезд специалиста для проектирования системы с целью определения предпочтительного типа передачи данных (проводной, беспроводной, комбинированный) с учетом:

желаемого размещения измерительных зондов;уровня прохождения радиосигнала (для беспроводных устройств) — для увеличения надежности передачи сигнала могут потребоваться усилители радиосигнала;существующей локальной сетевой инфраструктуры Ethernet (для проводных устройств) и/или рекомендаций по прокладке кабелей;типа передачи сигнала — для преобразования радиосигнала (для комбинированных систем) в проводной, передаваемый по локальной сети Ethernet, могут потребоваться конвертеры (экстендеры) радиосигнала.

Система Saveris внесена в Реестр Средств Измерений РФ, может проходить поверку. Стоимость поверки необходимо дополнительно запрашивать (опция). Частота 2,4 ГГц является частотой, разрешенной Россвязькомнадзором для работы в РФ.

Логгеры

Логгеры — независимые устройства, аналогичны устройствам для автоматизированного централизованного сбора данных, но передача данных на ПК осуществляется только вручную через USB-интерфейс; периодичность измерений — от 1 с до 24 ч; мобильность за счет малых габаритных размеров; наличие ЖК дисплея для визуального считывания измеряемых значений.

Подробнее — см. раздел «».

обеспечивают регистрацию и хранение данных температуры и влажности с высокой частотой для независимого контроля работы оборудования (термостаты, инкубаторы, камеры роста, сухожаровые шкафы, холодильники, морозильники, ламинарные боксы, вытяжные шкафы) и условий в помещениях (чистые зоны, чистые помещения,лаборатории, склады хранения образцов и продукции, музеи, архивы, офисы, помещения с оборудованием, требующим климатического контроля, например, серверные комнаты).

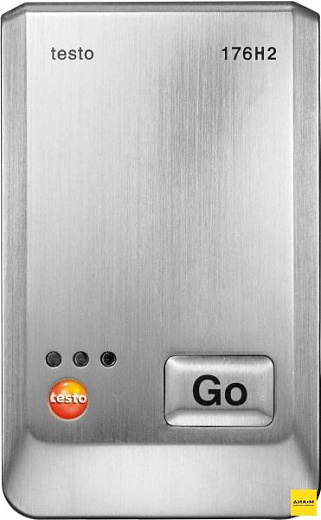

Логгер данных testo 176 H2 без дисплея, оснащенный двумя разъемами, в каждый из которых можно установить внешний комбинированный датчик, состоящий из датчика температуры NTC и емкостного датчика влажности;прочный металлический корпус обеспечивает устойчивость к механическим воздействиям и критическим условиям среды измерений;измеряемый параметр — температура и влажность;интервал измерений — от 1 с до 24 ч.;память — 2 млн. значений;питание от батареи типа АА, ресурс 8 лет (при периодичности один раз в 15 мин);диапазон измерений температуры, °C — от −20 до +70 ± 0,2 °C;/li>диапазон измерений влажности, % 0 до 100 ± 2%;класс пылевлагозащиты — IP 65;слот для SD-карты памяти;ПО ComSoft;соответствие стандартам DIN EN 12830;габариты, Д х В х Г, мм — 103×63×33.

Аксессуары: зонды температуры/влажности, ISO сертификат о калибровке — по запросу.

обеспечивают регистрацию и хранение данных температуры и влажности с высокой частотой для независимого контроля работы оборудования (термостаты, инкубаторы, камеры роста, сухожаровые шкафы, холодильники, морозильники, ламинарные боксы, вытяжные шкафы) и условий в помещениях (чистые зоны, чистые помещения,лаборатории, склады хранения образцов и продукции, музеи, архивы, офисы, помещения с оборудованием, требующим климатического контроля, например, серверные комнаты).

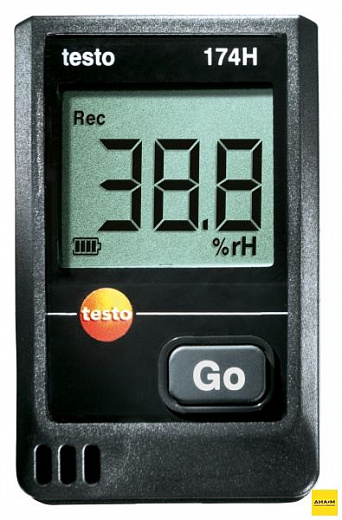

Портативный мини-логгер данных;измеряемые параметры — температура и влажность;интервал измерений — от 1 мин до 24 ч;память — 16 000 значений;питание от батарей, ресурс 1 год (при периодичности один раз в 15 мин);встроенный датчик температуры NTC, °C — от −20 до +70 ± 0,5 °С;встроенный емкостной датчик влажности RH, % — от 0 до 100 ±3 % отн.влажн. (2 ... 98 % отн.влажн.), ±0.03 % отн.влажн./Kкласс пылевлагозащиты — IP 20;ПО ComSoft;соответствие стандарту DIN EN 12830;габариты, Д х В х Г, мм — 60×38×18,5;вес, г — 24.

Комплект поставки: testo 174H, настенный держатель, батарейки (2 x CR 2032) и заводской протокол калибровки.

обеспечивают регистрацию и хранение данных температуры и влажности с высокой частотой для независимого контроля работы оборудования (термостаты, инкубаторы, камеры роста, сухожаровые шкафы, холодильники, морозильники, ламинарные боксы, вытяжные шкафы) и условий в помещениях (чистые зоны, чистые помещения,лаборатории, склады хранения образцов и продукции, музеи, архивы, офисы, помещения с оборудованием, требующим климатического контроля, например, серверные комнаты).

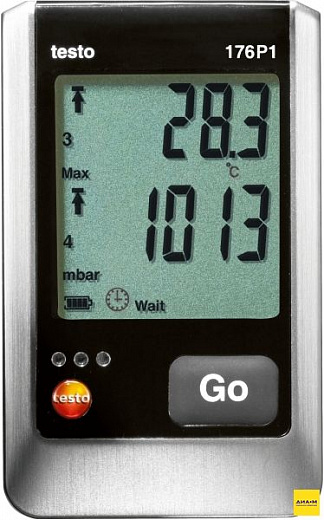

Логгер данных testo 176 P1, оснащенный встроенным сенсором абсолютного давления и двумя разъемами, в каждый из которых можно установить внешний комбинированный датчик, состоящий из датчика температуры NTC и емкостного датчика влажности;измеряемый параметр — температура, влажность и давление;интервал измерений — от 1 с до 24 ч.;память — 2 млн. значений;питание от батареи типа АА, ресурс 8 лет (при периодичности один раз в 15 мин);диапазон измерений температуры, °C — от −20 до +70 ± 0,2 °C;/li>диапазон измерений влажности, % 0 до 100 ± 2%;встроенный сенсор абсолютного давления, мбар — от 600 до 1100 ± 3 мбаркласс пылевлагозащиты — IP 54;слот для SD-карты памяти;ПО ComSoft;соответствие стандартам DIN EN 12830;габариты, Д х В х Г, мм — 103×63×33.

Аксессуары: зонды температуры/влажности, ISO сертификат о калибровке — по запросу.
