Системы визуализации биолюминесценции in vivo

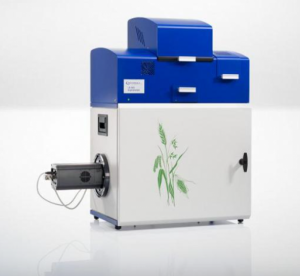

Высокочувствительная система визуализации, разработанная специально для исследования растений и позволяющая создавать контролируемые условия для роста. Она подходит для исследования как отдельных тканей, так и проростков или целых растений. Камера может быть установлена в верхнем положении (стандартное исполнение) или в боковом положении (опция), которое позволяет наблюдать растения сбоку в их естественной ориентации при росте.



Хорактеристики:

Компоновка системы, светонепроницаемый корпус с верхним (стандарт) или боковым (опция) расположением камеры;

Максимальное расстояние до объекта, 300 мм (стандарт), 400 мм (опция);

Максимальная высота объекта, 250 мм;

Низкошумная ПЗС-камера с охлаждением:

Полнокадровая матрица, разрешение 1024×1024 пикселя;

Спектральный диапазон, 350-1050 нм;

Динамический диапазон, 90 dB;

Выдержка: от 30 мс до нескольких часов;

Частота кадров при съемке видео, максимально 2,2 кадра/с.

Объектив, линза 25 мм, f 0.95, ручная фокусировка поле зрения: 270×270 мм (стандарт), 320×320 мм (опция);

Разрешение изображения, от 203 мкм (образец размером 208 мм) до 124 мкм (образец 127 мм);

Источники света, 4 светодиода для фотоснимков;

Флуоресцентный модуль (опция):

Галогеновая лампа 340-750 нм, 75 Вт - для измерения флуоресценции;

4-точечный оптоволоконный осветитель широкой направленности;

Порт для подключения дополнительных оптоволоконных осветителей.

Оптические фильтры, 5 фильтров возбуждения и 4 фильтра эмиссии.



Дополнительные опции:

Светодиодные панели для симуляции дневного освещения;

Столик с подогревом для чашек Петри;

Столик для макросъемки с подогревом;

Поворотный столик, в сочетании с боковой камерой позволяет исследовать сразу несколько образцов;

Оптоволоконные осветители для измерения флуоресценции;

Фланец для ввода кабелей, трубок и оптоволокна внутрь корпуса;

Широкий выбор светофильтров возбуждения и эмиссии от 350 до 840 нм.

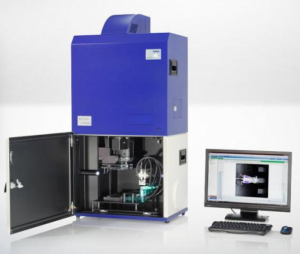

Системы визуализации in vivo дают возможность неинвазивного изучения живых организмов - животных и растений. В частности, визуализация биолюминесценции и биофлуоресценции позволяет наблюдать экспрессию генов или развитие болезни в живых организмах. Система NightOWL оснащена высокочувствительной камерой с электроприводом, что обеспечивает оптимальное разрешение и фокусировку изображения.



Характеристики:

Компоновка системы, светонепроницаемый корпус с верхним расположением камеры;

Расстояние до объекта, от 50 до 725 мм, с электроприводом перемещения камеры;

Макс. размер образца, 250 мм;

Низкошумная ПЗС-камера с охлаждением:

Полнокадровая матрица, разрешение 1024×1024 пикселя;

Спектральный диапазон: 300-1050 нм;

Динамический диапазон: 90 dB;

Выдержка: от 30 мс до нескольких часов.

Разрешение изображения, от 200 мкм (образец размером 20 см) до 10 мкм (образец 1 см). Для образцов менее 5 см необходим столик для макросъемки;

Источники света:

Галогеновая лампа 340-750 нм, 75 Вт, для измерения флуоресценции;

Порт для подключения дополнительных оптоволоконных осветителей;

4 светодиода, для фотоснимков.

Оптические фильтры, 4 фильтра возбуждения и 4 фильтра эмиссии.



Дополнительные опции:

Модуль газовой анестезии с лотком на 5 мышей;

Столик для макросъемки;

Зеркальный 3D-столик для съемки с трех сторон;

Столики для установки микропланшетов и чашек Петри;

Оптоволоконные осветители для измерения флуоресценции;

Фланец для ввода кабелей, трубок и оптоволокна внутрь корпуса;

Широкий выбор светофильтров возбуждения и эмиссии от 350 до 840 нм.

Чувствительность биолюминесценции — 1 фемтограмм; чувствительность флуоресценции — 1 пикограмм; изображение 16 бит, 65536 оттенков серого; моторизованные фиксированные линзы f/0,7; разрешение камеры 2200 × 2200;разрешение изображения, мП — 10; поле зрения:– минимальное, см — 4 × 4; – максимальное, см — 20 × 20;2 источника возбуждения с длиной волны, нм — 440, 480;10-позиционный моторизованный фильтродержатель; 2 узкополосных фильтра с длиной волны, нм — 535, 565;автоматическая фокусировка; автоматический подбор времени экспозиции и "захват" изображения; автоматическая индикация "оптимальности" экспозиции; моторизованная платформа по осям x,y,z; вращающийся столик для растений, 30°; используемые красители — GFP, YFP, Pro-Q Emerald 300, Sypro-Ruby, FITC, DAPI, Alexa Fluor 680, 700, 750, Cy 3, 5, 5.5, DyeLight, IRDye 800CW, VivoTrack 680, VivoTag 750 и т.д.;"темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны; управление требует наличия компьютера.

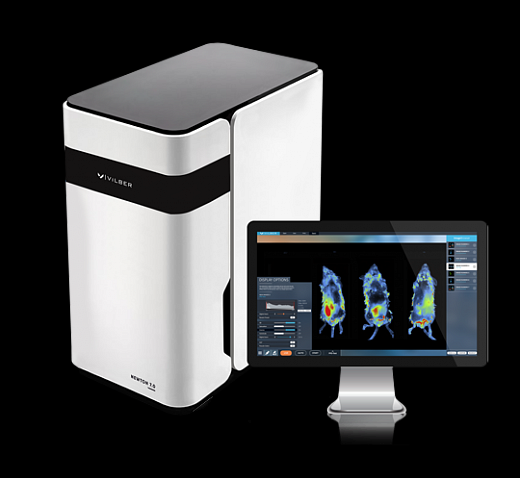

Newton 7.0 – интеллектуальная система видеонаблюдения для удобной работы с животными in vivo и in vitro. Newton 7.0 включает в себя темную комнату с высокочувствительной CCD-камерой исследовательского типа, подогреваемый столик, мультигазовый дыхательный аппарат с маской-конусом для мышей (до 5 мышей) и системой угольных фильтров для утилизации отходов. Модель Newton 7.0-BT400 – для визуализации биолюминесценции; Newton 7.0-FT400 – для биолюминесценции и флуоресценции. Все модели совместимы с системой анестезии животных изофлураном (опция).Применения систем Newton 7.0 для визуализации биолюминесценции; отслеживание заболевания в живом организме, развитие опухоли, наблюдение за распространением опухоли; отслеживание миграции клеток in vivo и in vitro; исследование эффективности лекарств; наблюдение за группой животных в течение длительного периода времени, чтобы выявить изменения у отдельных животных и т.д. Newton 7.0 – полностью автоматическая система, включает революционные подходы к документированию:фиксированные линзы V084 с уникальным светосильным объективом с фокусным расстоянием f 0,84;инновационная библиотека AppsStudio, более 40 протоколов; получение изображения нажатием одной кнопки; большое поле зрения для макрообъектов; спектральный диапазон от 400 до 900 нм идеален для современных методов в молекулярной биологии, таких как GFP, YFP и IR применений. быстрая количественная оценка полученного сигнала; до 6 каналов возбуждения в ИК-БИК-NIR-видимые RGB и УФ-областях благодаря светодиодным модулям Spectra (Newton 7.0-FT400).Чувствительность биолюминесценции — 1 фемтограмм;изображение 16 бит, 65536 оттенков серого;моторизованные фиксированные линзы f/0,7;разрешение камеры 2200 × 2200;разрешение изображения, Мп — 10; поле зрения: – минимальное, см — 4 × 4; – максимальное, см — 23 × 23;автоматическая фокусировка;автоматический подбор времени экспозиции и "захват" изображения;автоматическая индикация "оптимальности" экспозиции;автоматическое управление светом;верхнее Epi белое освещение в камере — LED-источники света;моторизованная платформа по осям x,y,z;подогреваемый столик для мышей, 37°C ;система сбора отработанного газа;дыхательный аппарат для анестезии мышей внутри темной комнаты;"темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны;управление требует наличия компьютера. Опухолевые клетки, экспрессирующие люциферазу, через 6 недель после инъекции.

моторизованные фиксированные линзы f/0,7;

фиксированная камера;

Newton 7.0 – интеллектуальная система видеонаблюдения для удобной работы с животными in vivo и in vitro. Newton 7.0 включает в себя темную комнату с высокочувствительной CCD-камерой исследовательского типа, подогреваемый столик, мультигазовый дыхательный аппарат с маской-конусом для мышей (до 5 мышей) и системой угольных фильтров для утилизации отходов. Модель Newton 7.0-BT400 – для визуализации биолюминесценции; Newton 7.0-FT400 – для биолюминесценции и флуоресценции. Все модели совместимы с системой анестезии животных изофлураном (опция).Применения систем Newton 7.0 для визуализации биолюминесценции; отслеживание заболевания в живом организме, развитие опухоли, наблюдение за распространением опухоли; отслеживание миграции клеток in vivo и in vitro; исследование эффективности лекарств; наблюдение за группой животных в течение длительного периода времени, чтобы выявить изменения у отдельных животных и т.д. Newton 7.0 – полностью автоматическая система, включает революционные подходы к документированию:фиксированные линзы V084 с уникальным светосильным объективом с фокусным расстоянием f 0,84;инновационная библиотека AppsStudio, более 40 протоколов; получение изображения нажатием одной кнопки; большое поле зрения для макрообъектов; спектральный диапазон от 400 до 900 нм идеален для современных методов в молекулярной биологии, таких как GFP, YFP и IR применений. быстрая количественная оценка полученного сигнала; до 6 каналов возбуждения в ИК-БИК-NIR-видимые RGB и УФ-областях благодаря светодиодным модулям Spectra (Newton 7.0-FT400).Чувствительность биолюминесценции —1 фемтограмм; чувствительность флуоресценции — 1 пикограмм; изображение 16 бит, 65536 оттенков серого;моторизованные фиксированные линзы f/0,7;разрешение камеры 2200 × 2200;разрешение изображения, Мп — 10;поле зрения: – минимальное, см — 4 × 4;– максимальное, см — 20 × 20;8 источников возбуждения с длиной волны, нм — 440, 480, 540, 580, 640, 680, 740, 780;10-позиционный моторизованный фильтродержатель; 9 узкополосных фильтров с длиной волны, нм — 535, 565, 595, 655, 710, 695, 750, 820, 840;автоматическая фокусировка; автоматический подбор времени экспозиции и "захват" изображения; автоматическая индикация "оптимальности" экспозиции; моторизованная платформа по осям x,y,z; подогреваемый столик для мышей, 37 °C ; система сбора отработанного газа; дыхательный аппарат для анестезии мышей внутри темной комнаты; автоматическое управление светом;верхнее Epi белое освещение в камере — LED-источники света;используемые красители — GFP, YFP, Pro-Q Emerald 300, Sypro-Ruby, FITC, DAPI, Alexa Fluor 680, 700, 750, Cy 3, 5, 5.5, DyeLight, IRDye 800CW, VivoTrack 680, VivoTag 750 и т.д.;"темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны; управление требует наличия компьютера.

Система позволяет визуализировать и отслеживать развитие опухоли или прогрессирование заболевания в живом организме, следовать за распространением опухоли или исследовать эффективность лекарств.

Интерфейс NEWTON 7.0 помогает вам наблюдать за одной и той же группой животных в течение длительного периода времени, чтобы выявить изменения в отдельных животных.

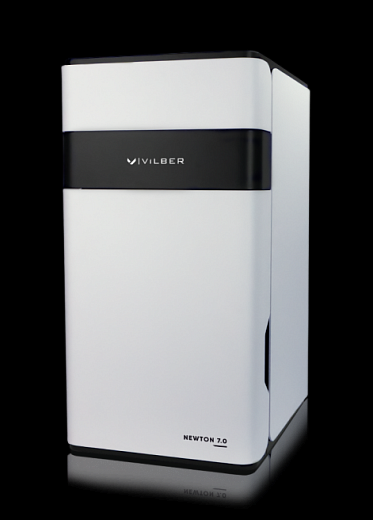

Newton 7.0 – интеллектуальная система видеонаблюдения для удобной работы с животными in vivo и in vitro. Newton 7.0 включает в себя темную комнату с высокочувствительной CCD-камерой исследовательского типа, подогреваемый столик, мультигазовый дыхательный аппарат с маской-конусом для мыши и системой угольных фильтров для утилизации отходов. Модель Newton 7.0-BT500 – для визуализации биолюминесценции;

Newton 7.0-FT100 – для биолюминесценции и флуоресценции. Все модели совместимы с системой анестезии животных изофлураном Biosthesia (опция). Применения систем Newton 7.0 для визуализации биолюминесценции;

отслеживание заболевания в живом организме, развитие опухоли, наблюдение за распространением опухоли;

отслеживание миграции клеток in vivo и in vitro;

исследование эффективности лекарств;

наблюдение за группой животных в течение длительного периода времени, чтобы выявить изменения у отдельных животных и т.д. Newton 7.0 – полностью автоматическая система, включает революционные подходы к документированию:фиксированные линзы V070 с уникальным светосильным объективом с фокусным расстоянием f 0,70;

инновационная библиотека AppsStudio, более 40 протоколов;

получение изображения нажатием одной кнопки;

большое поле зрения для макрообъектов;

спектральный диапазон от 400 до 900 нм идеален для современных методов в молекулярной биологии, таких как GFP, YFP и IR применений. быстрая количественная оценка полученного сигнала;

до 6 каналов возбуждения в ИК-БИК-NIR-видимые RGB и УФ-областях благодаря светодиодным модулям Spectra (Newton 7.0-FT500).Чувствительность биолюминесценции —1 фемтограмм;

чувствительность флуоресценции — 1 пикограмм;

изображение 16 бит, 65536 оттенков серого;

моторизованные фиксированные линзы f/0,7;

разрешение камеры 2200 × 2200;

разрешение изображения, Мп — 10;

поле зрения, см — 12 × 12;

8 источников возбуждения с длиной волны, нм — 440, 480, 540, 580, 640, 680, 740, 780;

10-позиционный моторизованный фильтродержатель;

9 узкополосных фильтров с длиной волны, нм — 535, 565, 595, 655, 710, 695, 750, 820, 840;

автоматическая фокусировка;

автоматический подбор времени экспозиции и "захват" изображения;

автоматическая индикация "оптимальности" экспозиции;

фиксированная платформа;

подогреваемый столик для мышей, 37 °C ;

система сбора отработанного газа;

дыхательный аппарат для анестезии мышей внутри темной комнаты;

автоматическое управление светом;

верхнее Epi белое освещение в камере — LED-источники света;

используемые красители — GFP, YFP, Pro-Q Emerald 300, Sypro-Ruby, FITC, DAPI, Alexa Fluor 680, 700, 750, Cy 3, 5, 5.5, DyeLight, IRDye 800CW, VivoTrack 680, VivoTag 750 и т.д.;

"темные комнаты" изготовлены из металла;

устойчивы, надежны, удобны, компактны;

управление требует наличия компьютера. Система документирования in vivo Newton-In vivo imaging-v1, англ. яз., 6 стр. (брошюра). Система позволяет визуализировать и отслеживать развитие опухоли или прогрессирование заболевания в живом организме, следовать за распространением опухоли или исследовать эффективность лекарств. Интерфейс NEWTON 7.0 помогает вам наблюдать за одной и той же группой животных в течение длительного периода времени, чтобы выявить изменения в отдельных животных. Видео "Система документирования InVivo VILBER NEWTON 7.0 FT500"
