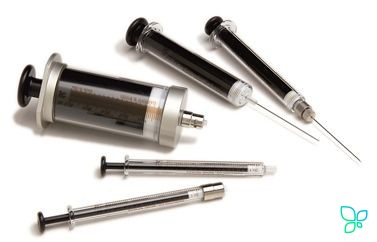

Шприцы серии Gastight подходят для дозирования жидкостей и газов.

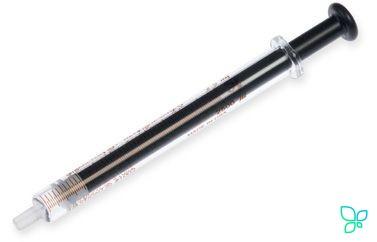

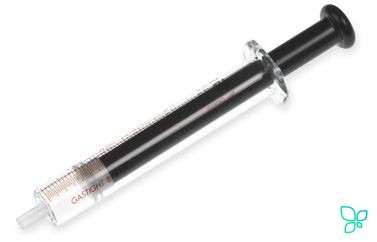

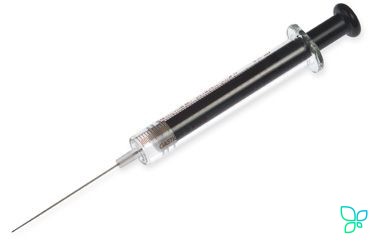

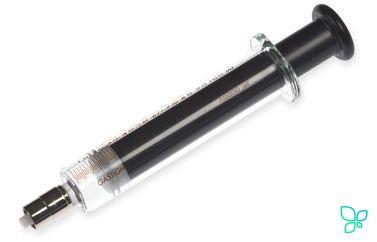

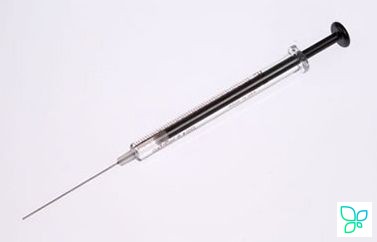

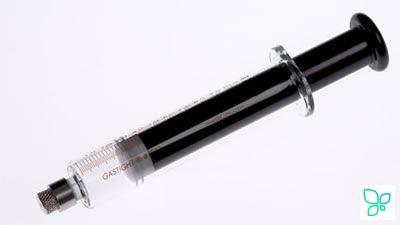

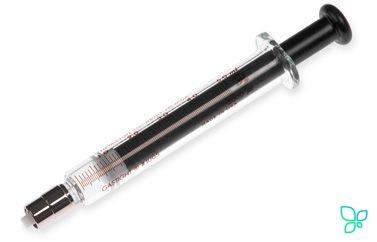

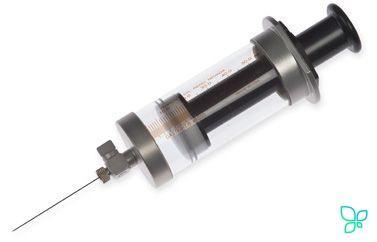

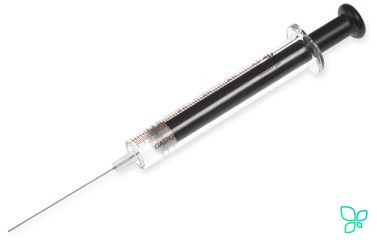

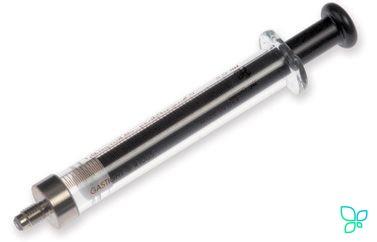

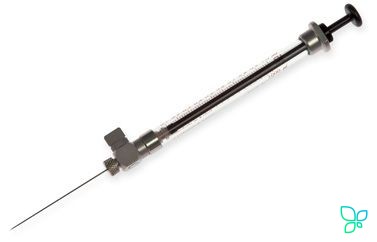

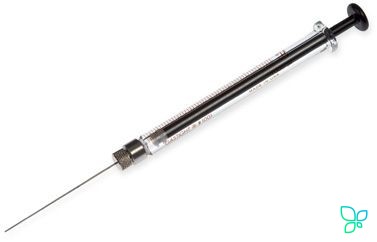

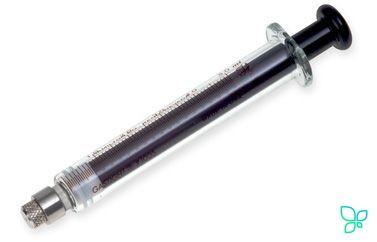

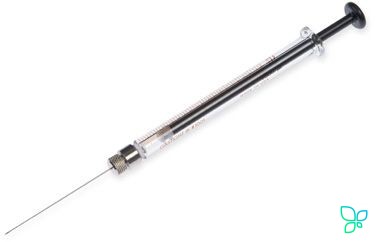

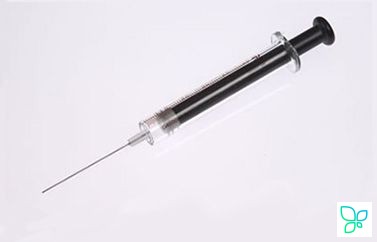

Gastight серия 1000

Объем, мл — 1 — 100;материал плунжера — алюминий, покрытый тефлоном;тип иглы — 2, 3, 5;типы соединения — LTN, RN, LT, TLL.

Параметры игл и типы соединений

Типы соединений иглы со шприцом:

N, NR (Cemented Needle, Needle Rheodine) — неразъемное соединение, начало иглы совпадает с нулевым делением шкалы шприца; Для шприцов с малым объемом, мертвый объем ограничен внутренним объемом иглы. Не автоклавируются.RN, RNR (Removable Needle, Removable Needle Rheodyne) — резьбовое соединение, игла съемная. Пользователь может менять длину и окончание иглы (т.е. выбрать другой тип иглы), оптимизируя шприц под свои задачи. Возможно автоклавирование в разобранном виде (без иглы), но повторное автоклавирование укорачивает «жизнь» шприца.SN (Special Cemented Needle) — неразъемное соединение, специальная длин иглы (длина и окончание иглы согласно пожеланиям пользователя).LTN (Luer Tip Cemented Needle) — соединение типа Луер, игла запрессована в шприц. Для шприцов со средним объемом. Начало иглы совпадает с нулевым делением шкалы шприца. Мертвый объем ограничен внутренним объемом иглы. Не автоклавируются.LTSN (Luer Tip Special Cemented Needle) — аналогичны LTN, но специальная длина иглы (длина и окончание иглы согласно пожеланиям пользователя).LT (Luer Tip) — соединение типа Луер, по «мужскому» типу, игла съемная. Возможно автоклавирование в разобранном виде (без иглы).KH (Knurled Hub) — резьбовое соединение, съемная игла с рифленой втулкой. Только для 7000 серии шприцов. Выдерживает давление во время инъекции до 6000 psig. Возможно автоклавирование в разобранном виде (без иглы), но повторное автоклавирование укорачивает «жизнь» шприца.TLL, TLL-X, TLL-XL (PTFE Luer Lock, PTFE Luer Lock with stop) — соединение типа Луер по «мужскому» типу (из PTFE) со втулкой с 2 прорезями, тефлоновая втулка, игла съемная. . Возможно автоклавирование в разобранном виде (без иглы), но повторное автоклавирование укорачивает «жизнь» шприца.SL (Sample Lock) — встроенный поворотный клапан, запирающий образец, для работы с газами, для RN игл. Не автоклавируются.C, СХ (ChemSeal) — соединение с наружной резьбой, используется для работы с малыми объемами, где необходимо минимизировать мертвый объем образца.С-ХР — наконечник с ходом 30 мм, совместим с устройством для манипуляции с жидкостями, цифровым шприцевым насосом.CA (Carbon Analyzer) — используются для анализа воды на общее содержание углерода (TOC). Кончик шприца спроектирован так, чтобы минимизировать возможность контаминации органическим углеродом в месте соединения с иглой.TLL-XL — 60 мм шприцы, соединение с коротким ходом, специально для шприцевых насосов серии PSD3.AD (AccuDil) — соединение с внешней резьбой, используются для таких приборов, как дилютеры/диспенсеры Microlab 1000.DAD (Diluter AccuDil) — соединение с наружной резьбой и боковым отверстием, используются для таких приборов, как дилютеры/диспенсеры Microlab 1000.

Тип иглы XX/YY/Z:

XX — калибр иглы;YY — длина иглы, мм;Z — тип кончика иглы.

Тип кончика иглы:

2 — игла имеет кончик, срезанный под углом 10-12° и слегка согнутый для предотвращения засорения при пробивании крышек. Доступные калибры: 34-10.3 — игла имеет тупой кончик для более точного дозирования; для использования с инжекционными клапанами ВЭЖХ систем и для пипетирования образцов. Доступные калибры: 34-10.4 — игла имеет кончик, срезанный под углом 10-12°, возможно изготовление игл, срезанных под углом 12, 30 и 45°. Рекомендованы life science приложений, в медицине и ветеринарии. Доступные калибры: 34-10.5 — игла с заваренным кончиком и боковым выходным отверстием, для защиты от засорения при прокалывании материалов. Доступные калибры: 26-10.AS — игла с конусовидным кончиком для использования в автосемплерах. Доступные калибры: 26-10.

Калибр игл

Примечание: символ «s» означает меньший I.D. (внутренний диаметр) и более толстую стенку для большей прочности. Например, игла 26 калибра имеет O.D. (внутренний диаметр) 0,46 мм и I.D. — 0,26 мм, тогда как игла с калибром 26s имеет O.D. — 0,47 мм и I.D. — 0,13 мм.

КалибрНоминальный O.D. (внешний диаметр)Номинальный I.D. (внутренний диаметр)Толщина стенокОбъем, мкл/дюймдюймыммдюймыммдюймымм340,0060 — 0,00650,1590,0015 — 0,00250,0510,00200,0510,052330,0080 — 0,00850,2100,0035 — 0,00500,1080,00200,0510,233320,0090 — 0,00950,2350,0035 — 0,00500,1080,00250,0640,233310,0100 — 0,01050,2610,0045 — 0,00600,1330,00250,0640,353300,0120 — 0,01250,3120,0055 — 0,00700,1590,00300,0760,504290,0130 — 0,01350,3370,0065 — 0,00800,1840,00300,0760,675280,0140 — 0,01450,3620,0065 — 0,00800,1840,00350,0890,675270,0160 — 0,01650,4130,0075 — 0,00900,2100,00400,1020,87626s0,0184 — 0,01890,4740,0045 — 0,00550,1270,00700,1780,322260,0180 — 0,01850,4640,0095 — 0,01100,2600,00400,1021,34925s0,0200 — 0,02050,5150,0055 — 0,00650,1530,00700,1780,464250,0200 — 0,02050,5150,0095 — 0,01100,2600,00500,1271,349240,0220 — 0,02250,5660,0115 — 0,01300,3110,00500,1271,93023s0,0250 — 0,02550,6420,0040 — 0,00510,1160,01050,2670,268230,0250 — 0,02550,6420,0125 — 0,01400,3370,00600,1522,26622s0,0280 — 0,02850,7180,0055 — 0,00770,1680,01100,2790,563220,0280 — 0,02850,7180,0155 — 0,01700,4130,00600,1523,403210,0320 — 0,03250,8190,0195 — 0,02100,5140,00600,1525,271200,0355 — 0,03600,9080,0230 — 0,02450,6030,00600,1527,255190,0415 — 0,04251,0670,0255 — 0,02850,6860,00750,1919,389180,0495 — 0,05051,2700,0315 — 0,03450,8380,00850,21614,011170,0575 — 0,05851,4730,0405 — 0,04351,0670,00800,20322,715160,0645 — 0,06551,6510,0455 — 0,04851,1940,00900,22928,444150,0715 — 0,07251,8290,0525 — 0,05551,3720,00900,22937,529140,0820 — 0,08402,1090,0610 — 0,06501,6000,01000,25451,076130,0940 — 0,09602,4130,0690 — 0,07301,8040,01200,30564,895120,1080 — 0,1102,7690,0830 — 0,08702,1590,01200,30593,000110,1190 — 0,12103,0480,0920 — 0,09602,3380,01300,330113,728100,1330 — 0,13503,4040,1040 — 0,10802,6930,01400,356144,641
